特徴

超精密スピンテーブル FKS SPIN TABLE 特徴
スピンテーブル本体(左)・
コントロールボックス(右)
  1. 超精密ラウンド、内径、外径、平面およびテーパ、球形状などの高精度研削加工が可能。
  2. ロータリー研削により高能率、防水対策により研削液使用可能、真円度・平面度・平行度の高精度を実現。
  3. 回転テーブル部精度
    真円度 0.5μm以内(ø150)
    テーブル上面振れ 0.5μm以内
    テーブル上面と
    本体取付面平行度
    1.0μm以内
  4. 回転テーブル部材質および硬度
    材質:SK-3
    熱処理:HQ-HT-50~55HRC:焼入れ焼戻し

仕様

ユニット別サイズ 回転テーブル部(直径) ø250mm
本体部(概形) W500mm×D256mm×H120mm
コントロールボックス部(概形) W300mm×D250mm×H110mm
ユニット別重量 本体部(回転テーブル含む) 60kgf
コントロールボックス部 6kgf
T溝(幅×本数) 幅8.5mm×8本
許容積載重量 Max50kgf
テーブル回転数 0rpm~150rpm(左右無段階調整)
使用電源 AC100V 50/60Hz
モーター出力 120W

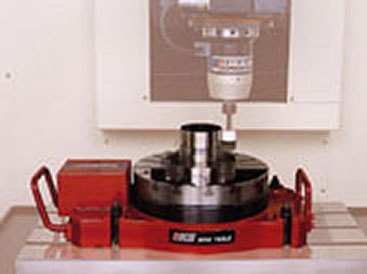

当社CNC治具研削盤・搭載例1
CNC治具研削盤・搭載例1

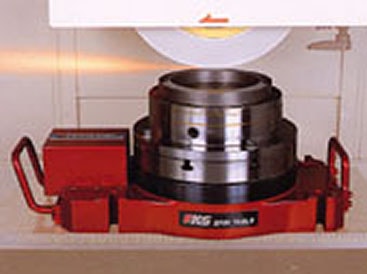

汎用平面研削盤・搭載例2
汎用平面研削盤・搭載例2
